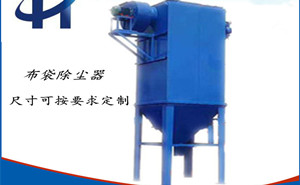

布袋除塵器的結構主要包括箱體(凈氣室、袋室)，灰斗，支腿(柱)，樓梯(爬梯)，欄桿，平臺，濾袋框架，濾袋，提升閥，切換閥等;及清灰氣路系統(tǒng)(或機構)，清灰控制儀，排灰卸灰裝置。如果是脈沖噴吹類布袋除塵器還包括脈沖閥分氣箱、脈沖閥、氣包，反吹風布袋除塵器還包括反吹風機及閥門，煤磨布袋除塵器還有防爆門等。

　　1、凈氣室

　　凈氣室主要是固定袋籠、濾袋及氣路元件之用，制成全密閉形式。清灰時，壓縮空氣首先進入凈氣室，在沖入各濾袋內部。頂部設有入孔檢修門，安裝和更換袋籠、濾袋。凈氣室內又分為若干個室，相互之間用內墻隔開，每室均設有提升閥，用以切換過濾氣流，凈氣室的強度應能承受系統(tǒng)壓力。

　　2、袋室

　　袋室設于凈氣室下部，主要由花板、隔墻、濾袋組成?；ò宓暮穸纫话悴恍∮?mm并在加強后應能承受系統(tǒng)壓力和濾袋積灰后的荷載。袋室的重要作用是容納濾袋，形成一個過濾的空間，煙氣的凈化在這里進行。

　　3、灰斗

　　灰斗設在袋室下部，強度應能承受系統(tǒng)的壓力及積灰的重力?；叶酚址譃椴坌?、四菱型兩種，灰斗除了堆積收下的粉塵外，由于內部空間較大，還作為下進氣總管使用。氣流中的粗顆粒首先在灰斗內靠重力分離沉降。四菱型灰斗下部出口設有翻板閥或回轉卸料器等鎖風設備，排灰由螺旋輸送機或空氣斜槽等完成。而槽型灰斗則內設螺旋輸送機、拉鏈機或斜槽等，再通過翻板閥和回轉下料器鎖風。除單機布袋除塵器外，灰斗均應設有檢修門。對黏性較大的粉塵宜在灰斗中部設捅料或清堵裝置，處理易結露廢氣的布袋除塵器可設置加熱器或振打器，并采用槽型灰斗，對于煤粉防爆采用四菱型灰斗。
