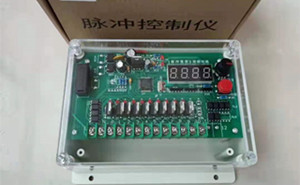

一、無觸點脈沖控制儀概述：

WMK-4型、WMK-20型無觸點脈沖控制儀，分為1至30等門位，電壓分別有24V、30V、36V、90V、110V、220V各種，采用選進的CMOS數字集成電路，可控硅輸出，性能可靠，調試方便，維修容易。
JMK-10型、WMK-20型無觸點脈沖控制儀(器)，設計了數字設定電路(即10型機10門輸出任意設定。

20型機20門輸出、10門任意設定)。便用時可在全部輸出門數范圍內選取所需要的門數，兩機顯示采用

LED共陰數碼管，美觀清晰。

二、無觸點脈沖控制儀主要技術指標：

1.脈沖間隔：0.8秒-30秒
2.脈沖寬度：0.01秒-0.5秒
3.使用溫度：-20℃-45℃
4.電源電壓：220V 50HZ ±20%
5.輸出電壓：24V 36V 110V 220V
6.整機功耗：≤40W
7.外型尺寸：100×200×300mm
8.重 量：約3kg

三、無觸點脈沖控制儀使用：

1.將帶輸出線的矩型插頭插入機箱后部插孔內，輸出線的一端分別與電磁閥的一端相連接，電磁閥的

另一端接在公共線上，公共線一般排在后，導線顏色為紅色。
2.將電源插頭插入220V交流電源。
3.打開電源開關指標燈應亮。
4.調節脈沖間隔和脈沖寬度旋鈕達適當為止。
四、無觸點脈沖控制儀維修和注意事項：
1.接頭嚴禁虛焊和接觸不良，單機輸出線只能供單機使用，切不可互相連接。
2.更換保險管不能大于2A，嚴禁用導線或其它導電物代替保險管。
3.電磁閥和連接導線不應出現短路、漏電現象，要經常檢查對地電阻大于2兆歐。
4.配接電磁閥或檢修儀器故障時，請關掉電源，以免發生事故。
